RM-1000D多普勒超声波流量计

一、产品简介产品根据超声波多普勒效应原理测量流速,并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC?塑料,能够有效防水密封。内部采用12V可充电电池供电。?u?采用?Modbus?通

13954204556

联系我们

资料下载

点击资料下载

产品介绍

一、产品简介

产品根据超声波多普勒效应原理测量流速,并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC 塑料,能够有效防水密封。内部采用12V可充电电池供电。



采用 Modbus 通信协议,利用 RS485 总线进行与手持机通信。

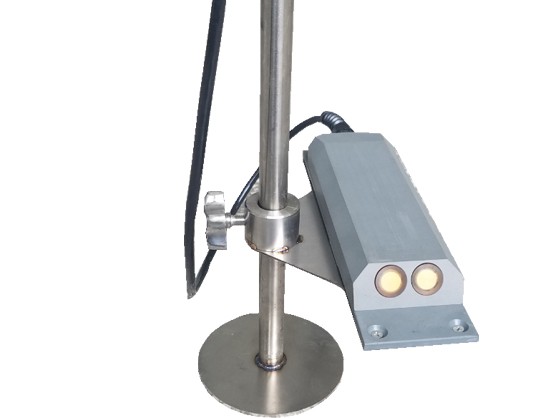

水下传感器设备安装方便。有金属底座固定装置,安装简单。

设备全部采用电子设计,宽电压供电、低功耗,无机械部件。具有测量准确、稳定的优点,可靠性高,抗干扰性强。

应用范围广泛。可以在自来水到黄河水的各种水环境中应用。



二、产品原理

多普勒流量计原理:当超声波声源和观察者做相对运动时,观察者接收到的频率就会和超声波声源频率不同。因此,相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变,且随水中悬浮运动速度的增加而增加, 由此测出多普勒频移,也就测出了多普勒流速仪所处点水的流速。再乘以渠道的截面积,得到流量信息。

主要用于灌溉明渠,市政下水管道,水文流域等场合。特别适合低水位的场合,水位超过 15 厘米就可以工作。在规则的管道、渠道,通过流速仪上的压力传感器测得水深,超声传感器测得流速,计算出流量。

因为多普勒流速测量要用到水中声音传播的速度,而声音在水中传播速度与水温密切相关,因此内置了温度传感器用于温度测量,进而修正声速。

液位深度测量采用了压力传感器,测量流速传感器所处位置距离液面的距离。

手持机内存有梯形、矩形、圆形等渠道剖面模型,可以方便计算出常见渠道的流量。

三、产品技术指标

3.1 性能参数

表 1 测量指标



内容

范围

精度

流速范围(m/s)

0.02米/秒~5.00米/秒

±1.0%±1cm/s

水温测量(℃)

-10℃~60℃

±1(℃)

水深测量范围(m)

0.05米~10米

0.5%±0.5cm

瞬时流量范围:

1升/秒~99.99立方米/秒


累计流量

0.1立方米~999999立方米


2 性能指标



电气内容

范围

备注

工作电压(V)

7.2V~15V

DC

流耗(mA)

<=65毫安(发射瞬间)

12V 供电



工作水深(m)



0.15米~50米


数据更新周期(s)

8 秒

默认





3.2 其他参数

1.内置可充电电池,充电一次连续使用时间:24小时;

2.手持机存储:32M字节,RS232串口读取存储数据;

3.电缆默认长度:10米;

3.不锈钢测量支架高度 2米;

4.液晶显示为128*128点阵。

5.手提箱长宽高:72厘米*32厘米* 26厘米
