RM-1000型多普勒污水流量计

一、产品简介产品根据超声多普勒效应原理测量流速，并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC?塑料能够有效防水密封。壳体长25厘米、高度3厘米、宽度7厘米。可以在明渠和比较大的管道内测量流速。u?采用&nbs

13954204556

联系我们

资料下载

点击资料下载

产品根据超声多普勒效应原理测量流速，并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC 塑料能够有效防水密封。壳体长25厘米、高度3厘米、宽度7厘米。可以在明渠和比较大的管道内测量流速。

u 采用 Modbus 通信协议，利用 RS485 总线进行通信。

u 数据采集上位机。能够实现一对多使用（一台上位机挂载多个从机）。

u 产品通信命令简单。

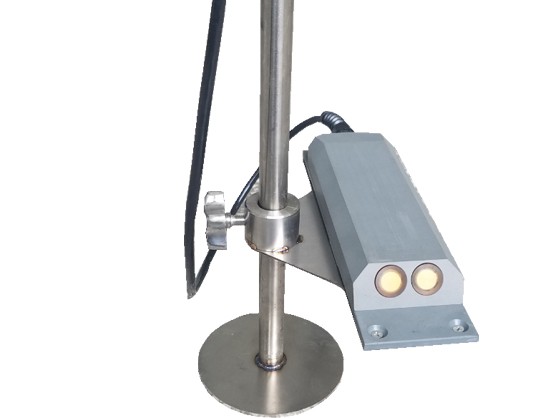

u 水下传感器设备安装方便。有金属底座固定装置，安装简单。

u 设备全部采用电子设计，宽电压供电、低功耗，无机械部件。具有测量准确、稳定的优点，可靠性高，抗干扰性强。

u 应用范围广泛。可以在自来水到黄河水的各种水环境中应用。

二、产品原理

多普勒流速仪原理：当超声波声源和观察者做相对运动时，观察者接收到的频率就会和超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，也就测出了多普勒海流仪所处点水的流速。

主要用于灌溉明渠，市政下水管道，水文流域等场合。特别适合低水位的场合，水位超过 15 厘米就可以工作。在规则的管道、渠道，通过流速仪上的压力传感器测得水深，超声传感器测得流速，可以方便地计算出流量。

表2 性能指标
