一、概述

   RM-10000型系列超声波流量计利用了低电压,多脉冲时差原理,采用***和超稳定的双平衡信号差分发射,差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速,具有稳定性好,零点漂移小,测量精度高,量程比宽抗干扰性强等特点。

二、工作原理

  当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

  其关系符合下面表达式:

RM-10000A手持式超声波流量计(图1)

  其中:θ 为声束与液体流动方向的夹角              M 为声束在液体的直线传播次数

  D 为管道内径                             Tup 为声束在正方向上的传播时间

  Tdown 为声束在逆方向上的传播时间                ΔT=Tup –Tdown

三、产品特点

  1、***测量,精度可达±1%,线性度0.5%,重复精度0.2%;

  2、体积小 重量轻,体积仅为210×90×30mm,重量仅为0.5Kg;

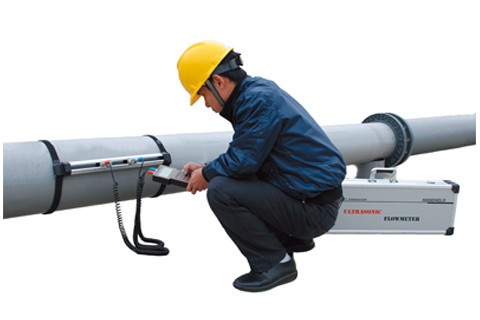

  3、非接触式测量,将带磁性的超声波流量计传感器吸附在管道外壁,即可完成测量;

  4、测量范围大,选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量测量;

  5、充电电源,内置大容量镍氢充电电池,可支持流量计工作12小时以上;

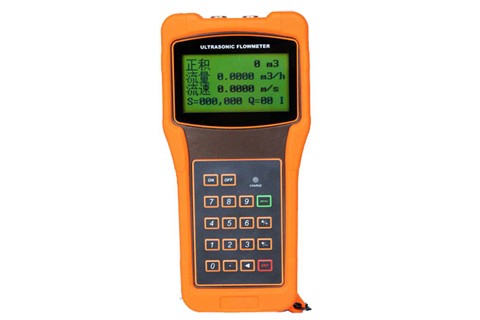

  6、打印屏幕显示,可同时显示累计流量,瞬时流量,流速工作状态等;

  7、内置数据记录器空间为24K字节,可存储2000行的数据测量。


四、产品参数


 项   目

性能参数

重 复 性

0.50%

准 确 性

示值的±1%,流速>0.2m/s

响应时间

0-999秒,使用者任选

流速范围

0-32m/s

测量口径

15-6000mm

测量单位

米、英尺、立方米、升、立方英尺、美***加仑、英***加仑、油桶

美***液体桶、英***液体桶、美***兆加仑、使用者设定单位

累 计 器

7位正、负、净累计器

液体种类

各种能传导声波的单一均匀的液体

安 全 性

设置值的锁定,更改数据需要解锁

显    示

4×8中文或4×16英文

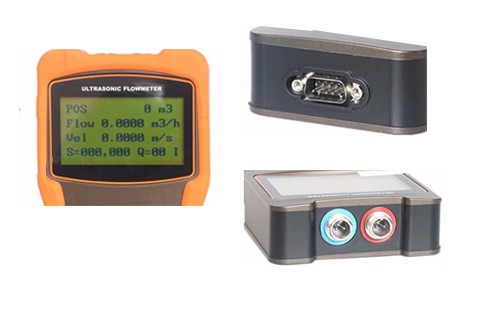

通讯接口

RS-232,波特率75-57600,同时兼容富士康超声波流量计,也应用户的要求兼容其他产品

传 感 器

1.标准TS-1型 适用管径:DN15-DN100mm      流体温度≤110℃
2.标准TM-1型 适用管径:DN50-DN700mm    流体温度≤110℃
3.标准TL-1型 适用管径:DN300-DN6000mm    流体温度≤110℃

4.高温小型HTS-1型 适用管径:DN15-DN100mm 流体温度≤160℃

5.高温中型HTM-1型 适用管径:DN50-DN700mm 流体温度≤160℃

传感器电缆

标准5米×2,也可以加长为10米×2

电    源

三节AAA内置Ni-H电池,每次充满电可持续工作12小时

AC100-240V的适配器

数据记录

内置数据记录仪,可记录2000行数据

手动累计器

7位,按键即可

外壳材料

阻燃ABS

外壳尺寸

200×90×30mm

主机重量

500g(1.2Ibs)包括电池
