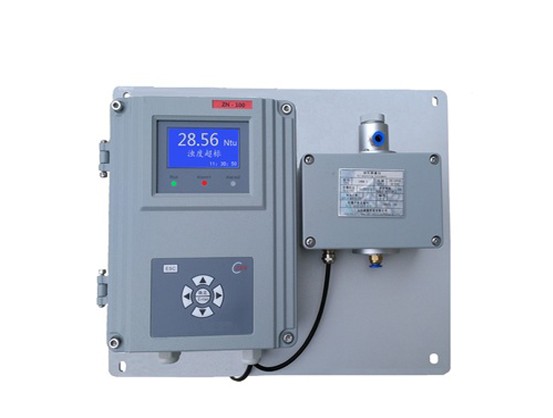

一、RM-MA220型在线油份浓度计(投入式)概述
管道式在线油份浓度计,管道式全封闭式检测避免外界光干扰,测量可靠准确,可广泛应用在化工、石油、环保等领域的含油污水检测。
二、RM-MA220型在线油份浓度计(投入式)技术参数
l 量 程: 0.1-299.9ppm;
l 准 确 度:读数±3%低端精度高;
l 重 现 性:<读数±2%;
l 响应时间:快速响应;
l 存储时间:>3年(选配);
l 记录间隔:0-30分钟可设置,默认10分钟(选配);
l 显示方式:LCD和触摸屏
l 清洗: 手动清洗(清洗方式和注意事项目,请参照后章节)
l 样品流速:0.1~3L/min在低量程范围确保流速越低越准确
l 工作温度:0~55℃
l 模拟输出:4~20mA输出(四线有源信号)
l 继 电 器: 4只SPDT,230VAC,*;
l 报警: 两路声光报警,液晶屏提示,,可设定警报点和报警时间
l 电源:AC,100~230V,50/60Hz;24VDC ;功率50W
l 进水管道:1/4" NPT 内螺纹,(已提供外接)
l 排水管道:1/4" NPT 内螺纹,(已提供外接)
l 数字通讯:MODBUS/RS485,通讯速度和站地址可设置(可选)
l 标准方法:***标
l 尺 寸: 40×33×10cm
l 重量:5Kg
三、RM-MA220型在线油份浓度计(投入式)测量原理

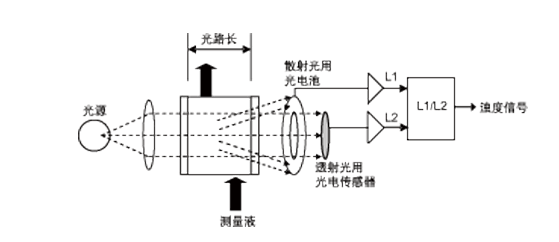

本模块通过油水分离器分离出的排放水样进入该装置的光电传感器的测量室。测量水样对红外产生的透射光和散射光的信号,经过微处理器的采集和处理,测出水样中的含油量,并在液晶面板上显示。如果排放水中的油浓度超过设定的报警点值(报警值可在面板中设定),报警指示灯点亮,在设定的延时时间后相应的继电器动作,阻止超浓度水向舱外排放。其原理示意如图所示。
![RM-MA220型在线油份浓度计(图1) RM-MA220型在线油份浓度计(图1)](/uploads/ueditor/20201224/2-2012241013052H.png)
测量原理图
四、RM-MA220型在线油份浓度计(投入式)结构特征

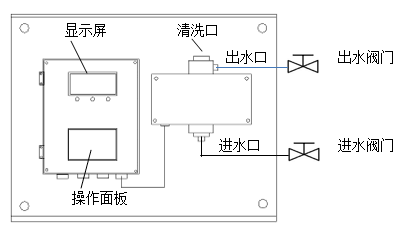

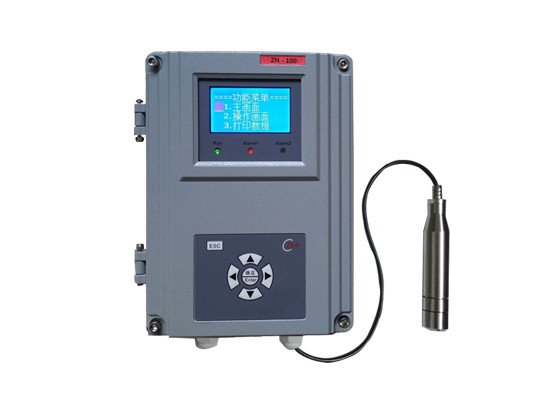

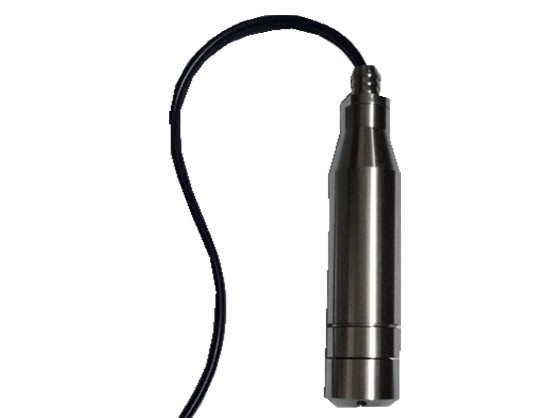

在线油份计外形结构及说明,如下图所示。
注:面板应该垂直安装
