当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式:
![1524457832253993.png 5.png](http://www.qdrmyq.com/upload/202007/1595558204319852.png)
其中:θ 为声束与液体流动方向的夹角 M 为声束在液体的直线传播次数
D 为管道内径 Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown

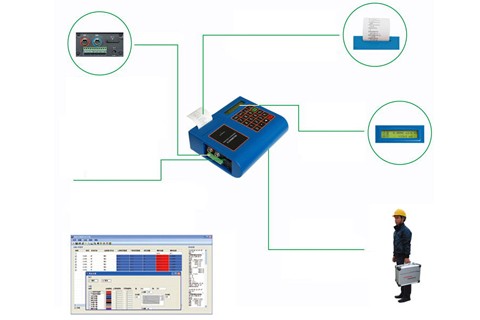

1、线性度优于0.5%,重复性精度优于0.2%,测量精度优于1%;
2、将带磁性的超声波流量计传感器吸附在管道外壁上,即可完成流量测量;
3、选用不同型号的传感器,可实现口径DN15-DN6000管道流量的测量;
4、不同版本的流量计,可支持中文或英文菜单,方便快捷;
5、内置大容量镍氢充电电池,可支持流量计连续工作20小时以上;
6、 即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果;
7、可将提前设定的多达20余项的测量结果上传致计算机或互联网。
四、技术参数
项 目 | 性能参数 |

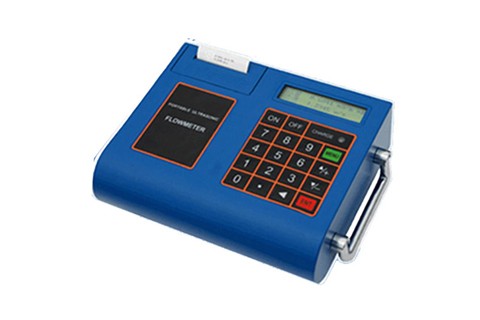

主 机 | 2*20点阵式背光型液晶显示器,工作温度:-20-60℃ 打印机输出选用24列字符微型热敏打印机 4*4+2式轻触键盘 数据接口RS-232 |
传 感 器 | 1、标准TS-1型 适用管径:DN15-DN100mm 流体温度≤110℃ 2、标准TM-1型 适用管径:DN50-DN1000mm 流体温度≤110℃ 3、标准TL-1型 适用管径:DN300-DN6000mm 流体温度≤110℃ 4、高温小型HTS-1型 适用管径:DN15-DN100mm 流体温度≤160℃ 5、高温中型HTM-1型 适用管径:DN50-DN1000mm 流体温度≤160℃ |
测量介质 | 水,海水,工业污水,酸碱液,各种油类等能传到声波的液体 |
流量范围 | 0-±30m/s |
测量精度 | 优于±1% |
工作电源 | 镍氢电池可持续工作20小时以上或220VAC,允差±15% |
功 耗 | 2W |
充 电 | 采用只能充电方式,直接接入AC220V,充足后自动停止,显示绿灯 |
重 量 | 净重2.0(主机) |

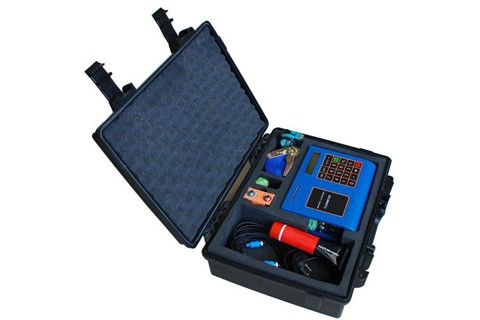

备 注 | 配备高强度防护箱,可在野外,井下等恶劣环境中适用 |
