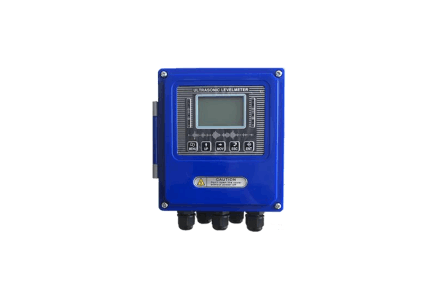

RM-10000型外夹式超声波流量计

一、概述　　只需粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，正真实现了无损安装。二、工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传

13954204556

联系我们

资料下载

点击资料下载

一、概述

　　只需粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，正真实现了无损安装。

二、工作原理

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

其关系符合下面表达式：

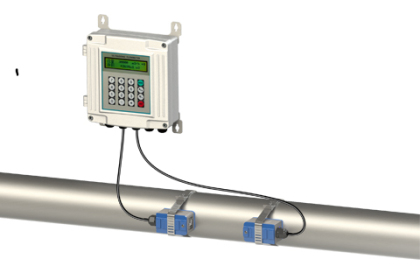

RM-10000型外夹式超声波流量计(图1)

其中：θ 为声束与液体流动方向的夹角

M为声束在液体的直线传播次数

D 为管道内径

Tup 为声束在正方向上的传播时间

Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown

三、产品特点

　　（1）***测量，线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%

　　（2）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。

　　（3）测量范围大，选用不同型号的传感器，可以实现口径DN15-DN6000mm管道流量的测量。

　　（4）支持中文或英文菜单。不同版本的流量计，可支持中文或英文菜单，方便快捷。

　　（5）可靠性强，采用低电压，多脉冲发射电路测量精度，使用寿命以及可靠性大幅提高。

　　（6）抗干扰能力强，采用双平衡信号差分发射，接受电路，有效抵御变频器，电视塔，高压线等强干扰源。

　　（7）强大的记忆能力，自动记忆前64日，前64月，前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是***正常。

　　（8）内置远程通信模块，可制各种通信协议。（METER-BUS协议，MODBUS协议，富士拓展协议，简易水表协议）

（9）RS232/RS485输出，4-20MA脉冲输出。

四、基础参数

项目	性能参数
精度	±1%
流速范围	0-±10m/s，正反向测量
管道口径	DN15-DN6000
流体种类	水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体
管道材质	钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、等一切质密管道
信号输出	1路4-20mA电流输出，阻抗0-1K，精度0.1% 1路OTC脉冲输出，脉冲宽度6-1000ms 1路继电器输出
信号输入	3路4-20mA电流输入，可做数据* 连接三线制PT100铂电阻，实现热量测量
通讯接口	隔离RS-485串行接口，支持MODBUS协议
供电方式	DC8-36V或AC85-264V

五、工作环境
