一、超声波明渠污水流量计概述：

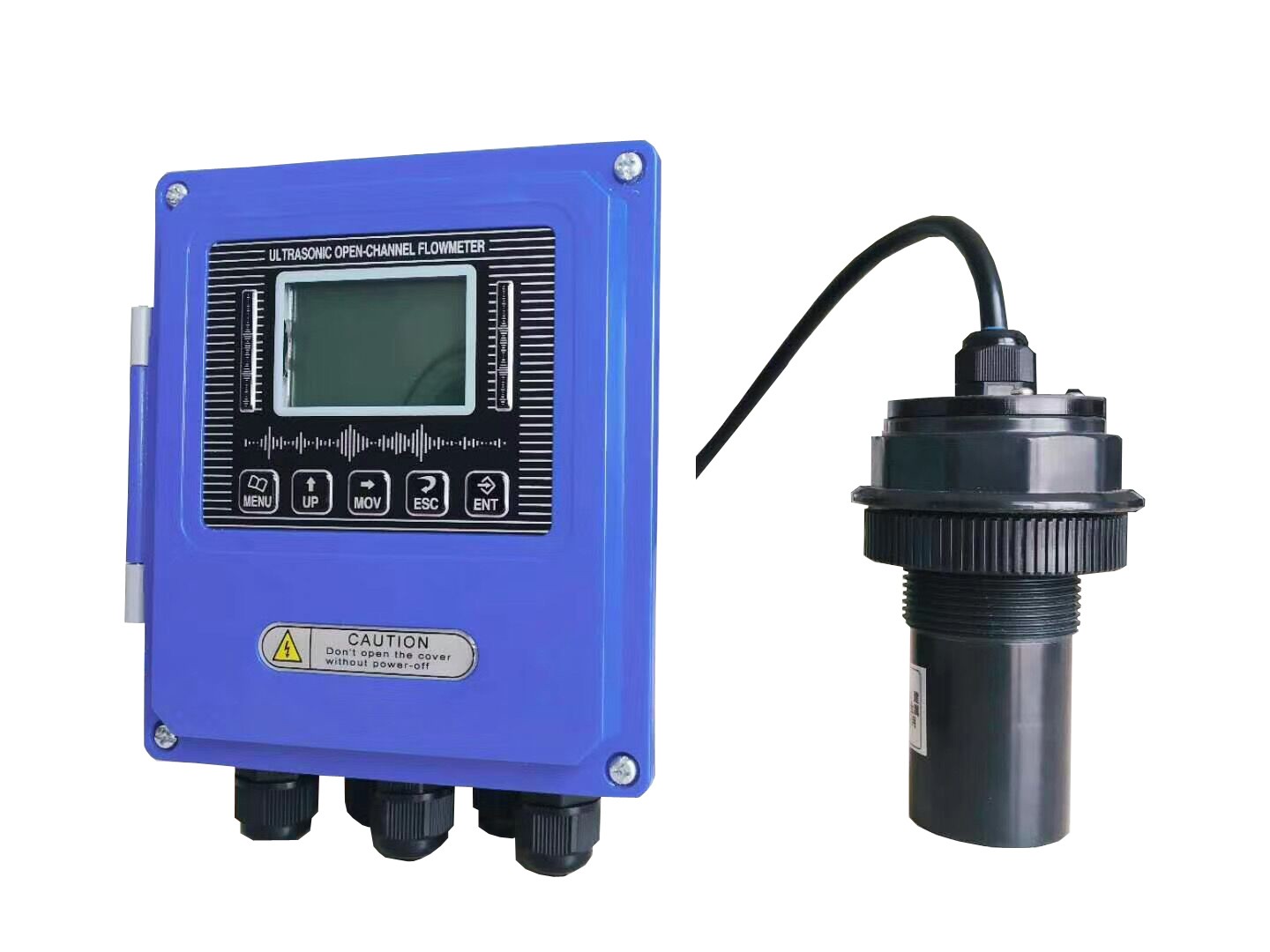

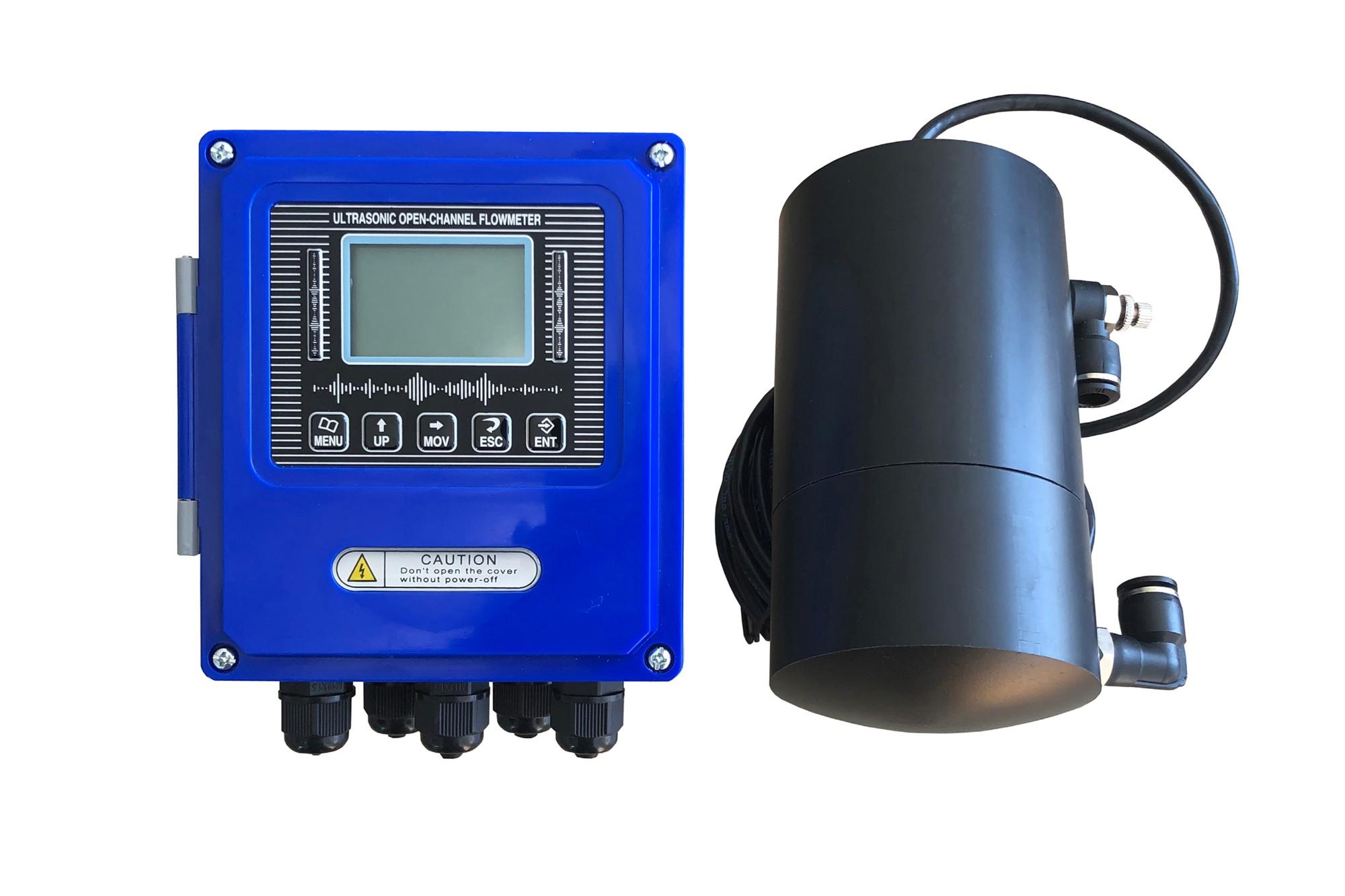

超声波明渠污水流量计是用于测量明渠内各种流体的流量，超声波明渠污水流量计是一种非接触式测量仪表，它具有节省场地、工作可靠、宽量程比等优点，针对一些不满管的工况，无法使用其他流量计的时候，非常试用，广泛用于工业水流量监测、农业灌溉、城市地下水测量等领域。二、超声波明渠污水流量计性能特点：
1、兼容性广，所有标准槽渠均可适用
2、稳定性可靠，可长时间在线测量，免维护
3、部盲区等参数支持人工修改，可屏蔽附近干扰源
4、传感器内置温度传感器，实现测量值实时温度补偿，测量更准确
5、支持多种信号输出(485、继电器、4-20mA)
三、超声波明渠污水流量计技术参数：
液位范围：<=5m
瞬时流量：由配用的堰槽规格确定
累计流量：0-9999999m3
分辨率：0.1m3或0.1L/s
精度：3%
盲区：0.3m
散射角：6-12°
温度补偿：自动温度补偿
输出：4-20mA、继电器、RS-485
供电电压：AC220V或者DC24V(二选一)
工作温度：-20-70℃
防护等级：IP65 (变送器) IP67 (传感器)
环境湿度：<85%
安装方式：支架安装、法兰安装
线缆长度：10米标配 (可延长)
四、测量组成图
1、矩形堰

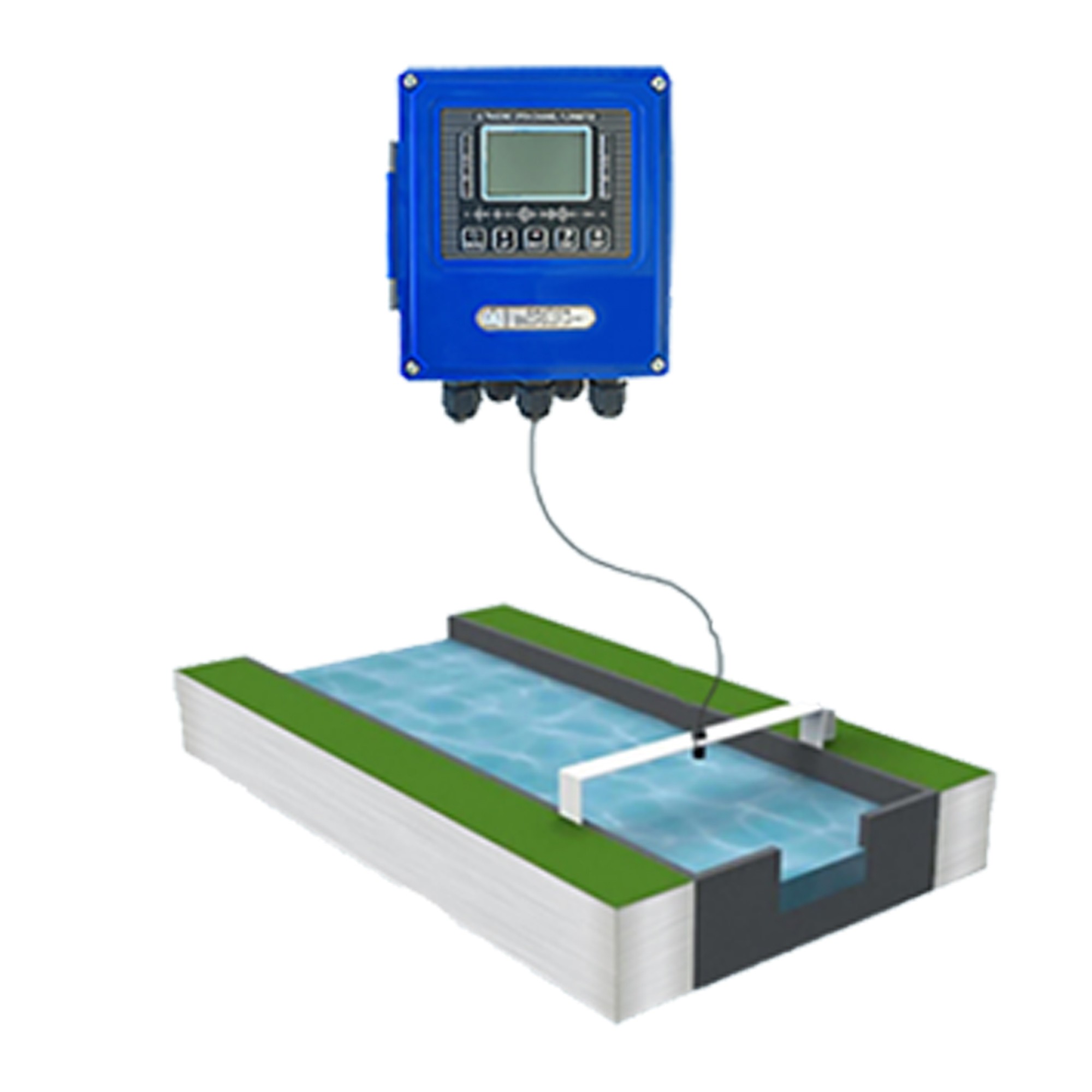

测量组成图:
特点:
矩形堰共四种型号，用户可根据流量范围选择，矩形堰具有成本低、结构简单，适用
范围相对广泛的特点，精度要求不高的工况可以选用矩形堰。
可选配堰槽类型：
堰矩形堰安装在渠道上，堰板要竖直安在渠道的中轴线上。仪表的探头安装在距堰板0.5~1米的位置。矩形堰的水位-流量关系主要取决于堰口宽的“b”。， 也与上游渠道宽“B”和堰坎高“p”有关。
2、巴歇尔堰
测量组成图:
特点：
巴歇尔槽共25种型号，用户可根据流量范围选择，巴歇尔槽具有测量精度高、适用范围广的特点，精度要求高的工况应选用巴歇尔槽。
可选配堰槽类型：
巴歇尔槽内尺寸要准确;壁厚要大于8mm,内表面要光滑、平整;上部探头支架如跨度太大，设法增加强度; j尺寸与在渠道上安装有关，根据现场情况确定。
3、三角堰
测量组成图:
特点：
三角堰仅有一-种型号，适合小流量，精度要求不高的场所:具有制作简单，成本低、运输方便等特点。
可选配堰槽类型：
直角三角堰的上游渠道宽是600mm，三角顶角与上游渠底的高度是250mm。三角堰安装在渠道上，堰板要竖直，安在渠道的中轴线上。加工三角堰时，可能会使顶角变成圆角,确定水位零点位置时，三角堰的水位零点应在三角堰的侧边延长线的交点上。仪表的探头要安装在上游距离堰板0.5~1米的位置。
